Nguồn hơi nước cung cấp cho máy giặt công nghiêp, máy sấy, máy ủi phẳng, máy ủi hoàn thiện/ form… phải đảm bảo các thông số sau:
Công suất hơi ( lưu lượng hơi) đi vào thiết bị, đơn vị công suất hơi là ton/hr, kg/hr, lbs/hr, BTU/hr,BHP
Áp suất hơi đi vào thiết bị thường 6÷10 bar, đơn vị áp suất hơi là bar,kgf/cm2,PSI
Nếu công suất hơi và áp suất không đủ sẽ ảnh hưởng đến nhiệt độ và công suất làm việc của thiết bị giặt công nghiệp, đặc biệt máy giặt vắt, máy sấy, máy ủi cuốn/ ủi phẳng, máy ủi hoàn thiện gồm ủi ép/ form,…
Một số đơn vị chuyển đổi:
1bar = 1kgf/cm2 = 14,5PSI
1BHP= 33,500BTU/hr
1 lb/hr = 970BTU/hr = 0,4536 kg/hr

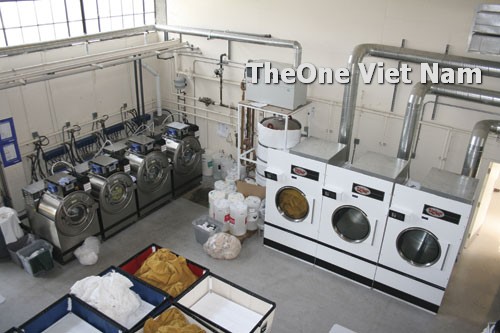

Tính toán và lựa chọn lò hơi cho hệ thống giặt ủi công nghiệp:
Công suất lò hơi = Tổng công suất của các thiết bị x 1.1/ 0.7
Ví dụ: tính toán chọn lò hơi cho nhà giặt công nghiệp có thiết bị như sau:
Một nhà giặt có 3 máy giặt với lưu lượng hơi của một máy giặt là 80kg/hr với áp suất là 2÷6 bar, 5 máy sấy có lưu lượng hơi là 47.2kg/hr với áp suất là 6,8 8,6 bar, 1máy ủi phẳng có lưu lượng hơi 277,750BTU/hr với áp suất 4÷6 bar, 5 máy ủi phom có lưu lượng hơi là 15kg/hr với áp suất 4÷6 bar
Đầu tiên ta đổi lưu lượng hơi của máy ủi phẳng 277,750 BTU/hr = 286.34lbs/hr = 124.8kg/hr
Công suất lò hơi = (3 x 80 + 5 x 47.2 + 124.8 x 5 x 15) x 1.1/ 0.7 = 1061.97kg/hr
=> Chọn công suất lò hơi 1,1ton/hr với áp suất 8bar
Tính suất tiêu hao nhiên liệu cho lò hơi:
Để tính được suất tiêu hao nhiên liệu cho lò hơi ta cần phải biết các thông số sau:
Công suất lò hơi và áp suất
Nhiệt độ nước cấp
Nhiệt trị của nhiên liệu sử dụng cho lò hơi
Hiệu suất của lò hơi
Sau đó ta nhập các thông số trên vào phần mềm (có file đính kèm) ta sẽ tính được suất tiêu hao nhiên liệu cho lò hơi.
Nhiệt trị một số nguyên liệu đốt thông dụng:
Dầu nặng (dầu FO) 9.800 Kcal/kg
Dầu Diesel (dầu DO) 10.030 Kcal/kg
Khí hóa lỏng LPG (11.845 13.115) Kcal/kg
Củi ép trấu 2.800 Kcal/kg
Củi ép mùn cưa 4.200 Kcal/kg
Than đá cám 6400Kcal/kg
1 lít dầu FO = 0,991kg
1 lít dầu DO = 0,84kg
Ví dụ: tính số tiền chủ đầu tư phải trả cho chi phí nhiên liệu trong một tháng dùng cho lò hơi 1,1 ton/h với áp suất 8 bar,biết rằng lò hơi vận hành 8 giờ mỗi ngày, hiệu suất lò hơi 78%, nhiệt độ nước cấp cho lò 27 0 C, nhiên liệu dùng cho lò hơi là dầu nặng FO, giá thành dầu FO là 16.500đ/lít.

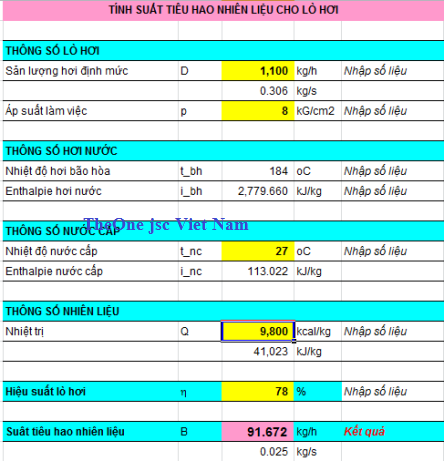

Nhập thông số trên vào phần mềm
Dựa vào kết quả ta thấy lò hơi này sử dụng 91,672kg dầu FO trong một giờ
Số lít dầu FO sử dụng trong một giờ =91,672/0,991 = 92.5 lít
Số tiền chủ đầu tư phải trả = 92,5x8x30x16,500= 366,300,000đ
I. Gas:
Gas là loại nhiên liệu được thường được dùng trong máy sấy, máy ủi phẳng … việc tính toán số lượng gas cần dùng ta phải chú ý những đặc điểm sau:
Các thông số về công suất gas ngõ vào có đơn vị là BTU/hr, kcal/hr
Loại gas tại việt nam là loại gas lỏng pha trộn giữa hai khí butan và propan với tỉ lệ tùy theo mỗi hãng gas, đối với hãng gas Sài Gòn petro thì tỉ lệ này là 50:50 và có thông số như sau:
1kg gas = 11845kcal
1kcal = 4,1868kj
1 BTU = 1,0558kj = 0,252kcal
Ví dụ: một máy sấy có thông số công suất gas là 25,200kcal/hr, một máy ủi phẳng có thông số công suất gas là 238000BTU/hr. Hãy tính số tiền chủ đầu tư cần phải trong một tháng, biết rằng giá gas hiện nay là 33,000đ /kg, nhà giặt này hoạt động 8 giờ một ngày.
Đầu tiên ta đổi 238,000BTU =238,000×0,252= 59,976 kcal
Khối lượng gas dùng trong một tháng = x8x30=1725,8 kg
Số tiền gas mà chủ đầu tư phải trả trong một tháng là = 1725,8×33,000= 56,951,400đ
Trong bài tiếp theo, chúng tôi chia sẻ kiến thức về hóa chất cho ngành giặt ủi công nghiệp.
